为促进BIM技术在贵州省建筑行业广泛应用，在贵州省住房和城乡建设厅指导下，贵州省建筑业信息化发展促进会主办了贵州省第三届BIM大赛，贵阳建筑勘察设计有限公司建设科学综合院协“贵州国台酒业股份有限公司国台大厦综合楼”项目报名参赛。

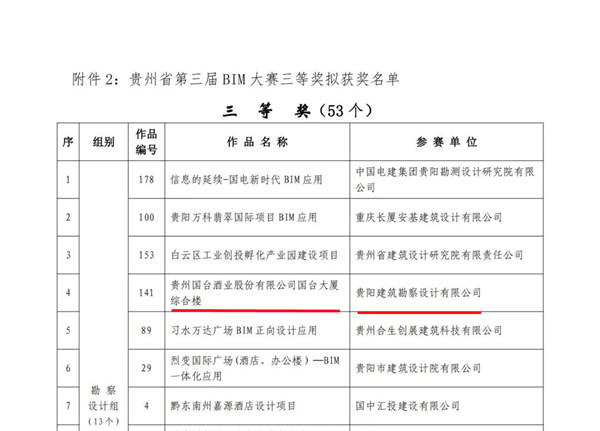

       大赛共收到参赛作品169个，其中勘察设计组提交35个、施工组提交84个、院线组提交50个，经过专家初赛的认真严格审阅和公正评比及现场答辩之后，贵阳建筑勘察设计有限公司建设科学综合院“贵州国台酒业股份有限公司国台大厦综合楼”项目荣获2021年度贵州省第三届BIM大赛三等奖。

       项目概况：

       本项目位于贵州省仁怀市茅台镇内，是贵州国台酒业股份有限公司为了发展需要而修建的具有办公、会议、餐饮、住宿等功能于一体的综合性大楼。

       项目建筑总面积19764.82㎡，其中计容面积12937.96㎡，车库面积：6686.16㎡，架空层的面积：140.7㎡；最高建筑层数为地上：1层+夹层+12层，地下四层，建筑高度64.05m，防火分类：一类，防火等级：一级，属一类高层公建。设计使用年限50年。

       项目一层为接待大厅；夹层设有大包房四个，小包房5个；二层设有可供800人用餐的厨房一个，大包房四个，自助餐厅一个；三层设有大包房6个，小包房四个，小型宴会厅一个；四层为办公区域，设有单人办公室2间，4人办公室1间，8人办公室1间，会客室1间，15人会议室2个，30人会议室2个；5层设置员工休息室及健身娱乐用房；6到13层设置客房，共有客房105间。

       主要完成人：

       主要负责领导：陈敏

       项目负责人：陈一平、朱恒

       项目参与人：黄东、王坤、袁淋、杨秀领、陈萍、张阳、罗磊、李诚、李珂若

       作品框架介绍：

       本次参赛作品是基于Archicad软件平台为基础，结合盈建科、莱辅络等BIM软件进行制作的，通过国际通用BIM格式IFC格式，达成了不同专业不同软件之间的资料互通。实现了全专业的BIM化。 大致流程是，Archicad绘制建筑图纸，导出IFC格式，提资水暖电专业，导出dwg二维图纸提资结构专业，各专业返资对建筑专业图纸进行修改，结构专业根据建筑图纸绘制结构模型，导出dwg格式文件，经由第三方软件转换成IFC格式之后，导入Archicad与建筑模型合并，合并之后的文件再导出IFC格式提供给设备专业，设备专业在莱辅络里导入IFC模型进行设备各专业的图纸绘制，在绘制过程中不断的进行水暖电以及建筑结构的碰撞检查，完成最终图纸之后，导出IFC模型提交建筑专业，建筑专业再把水暖电提交的IFC文件合并到建筑结构模型里面，形成一个包含全专业的BIM模型。本模型可导出到云端或移动设备供甲方或施工单位使用。各专业的图纸由各专业单独出图。

       作品亮点：

       一、采用IFC格式实现数据互通，不局限于特定的BIM软件，给予了各个专业极大的自由。让每个专业最大限度的保持能够接受的BIM绘图方式，降低学习成本，提高工作效率。

       二、通过第三方软件作为中转，解决了结构专业软件互通性差的一些问题。

       盈建科不能导出IFC格式，只能导出dwg格式。结构模型以dwg格式导入Archicad中时，是作为一个大的整体导入进去，不能单独移动编辑某一个部件，模型也不能根据楼层分层显示，对其他专业造成了诸多不便。我们通过先把结构专业的dwg导入第三方软件，再从第三方软件导出ifc格式文件的方式，很好的解决了这一问题，重新导入的模型，每个部件能够移动编辑，也能够根据楼层分层显示（本次所使用的第三方软件为sketchup，其他能识别结构模型，并能够导出ifc格式的软件也可以）。
